Tehnomarket VENT serija
Sistemi aluminijumske podkonstrukcije pod nazivom VENT dizajnirani su u Tehnomarketu sa osnovnom primenom u izradi ventilisanih fasada nove generacije. Ponuđene opcije podkonstrukcije nastale su kao rezultat tehničkih inovacija, uz uvažavanje novih trendova u arhitekturi. Dobra provetrenost koju ovi sistemi obezbeđuju, laka i jednostavna ugradnja i primena modernih završnih materijala na fasadi, doprinose ekonomičnosti i ekološkoj opravdanosti objekata na kojima se ugrađuju.
Grupa kasetnih sistema VENT obuhvata pet sistema aluminijumskih podkonstrukcija gde oblogu čine kasete formirane isecanjem, žlebovanjem, savijanjem, imaju svoju dubinu i njihova mehanička veza sa podkonstrukcijom je najčešće potpuno skrivena. Materijali koji su zastupljeni kao obloga kod ove grupe su plastičniji i dozvoljavaju dodatnu obradu. U ovoj grupi se nalaze sistemi: BOX, SLIDER, BOLT, GASKET i FIT.
Prednosti
- Ventilacija i hlađenje tokom toplih meseci
- Optimalna toplotna izolacija tokom hladnih perioda
- Izuzetna energetska efikasnost
- Visok stepen prefabrikacije i jednostavna montaža
- Veliki izbor fasadnih obloga, struktura, boja i tekstura
- Izuzetno otporni konstruktivni materijali
- Idealno rešenje za nove, velike komercijalne i stambene projekte
- Pogodne za renoviranje i adaptaciju postojećih starih zgrada jednostavno prilagođavanje različitim planovima i oblicima fasad
- Lako kombinovanje različitih materijala na istoj fasadi
Opšti tehnički detalji
| • Udaljenje od zida od 64mm do 315mm |
| • Maksimalna debljina izolacije 200mm |
| • Debljina obloge od 4mm do 60mm u zavisnosti od sistema |
| • Širina fuge od 5mm do 55mm u zavisnosti od sistema |
| • Kompatibilnost sa praktično svim tradicionalnim i modernim tipovima fasadnih obloga |
| • Svi profili i ankeri su ekstrudirani iz legure aluminijuma almgsi0,5 (aa6060 i aa6063) |

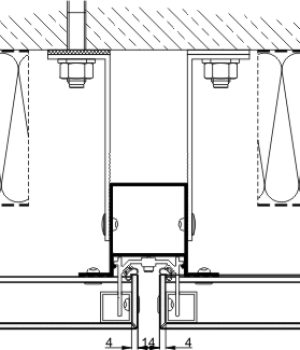

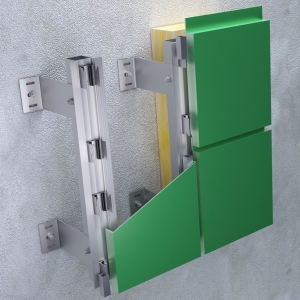

BOX sistem
BOX sistem
Sistem aluminijumske podkonstrukcije namenjen prihvatanju posebno formiranih kaseta fiksiranih skrivenim nosačima i prihvatajućim elementima veze u obliku malih kutijastih aluminijumskih cevi (kutija-box) po kojima je ovaj sistem i dobio naziv. Suvi je postupak montaže, a kompletnu pripremu kaseta je moguće odraditi u radioničkim uslovima. Tako pripremljene kasete se na gradilištu samo slažu prema planiranim pozicijama na fasadi.
- fiks ankeri – za pričvršćivanje kotvi na objekat
- plastične podloške – u slučaju
- potrebe za termoprekidom
- kotve – podesivi noseći elementi
- noseći aluminijumski profili
- vertikalni ili horizontalni
- sklop za vešanje panela
- fasadna obloga

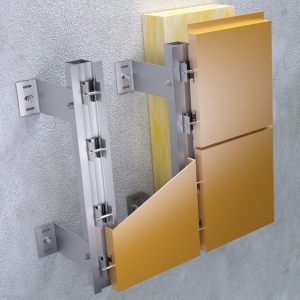

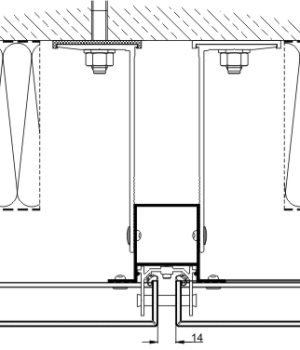

SLIDER sistem
SLIDER sistem
Sistem aluminijumske podkonstrukcije namenjen prihvatanju posebno formiranih kaseta fiksiranih skrivenim nosačima i vidnim prihvatajućim elementima veze u obliku osovina u predelu fuga. Pripremu kaseta je moguće odraditi kompletno u radionici, kako bi na gradilištu ovaj suvi postupak montaže bio brz i efikasan. Naziv je dobio prema načinu postavljanja kasetnih obloga na manje nosače, koji se pozicioniraju klizanjem na noseći deo podkonstrukcije i kasnijim fiksiranjem na istu (klizač-slider).
- fiks ankeri – za pričvršćivanje kotvi na objekat
- plastične podloške – u slučaju potrebe za termoprekidom
- kotve – podesivi noseći elementi
- noseći aluminijumski profili – vertikalni Ω profil
- sklop za vešanje panela
- ugaona ojačanja kaseta – L profil dužine 22mm
- fasadna obloga

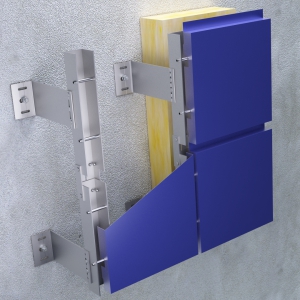

BOLT sistem
BOLT sistem
Sistem aluminijumske podkonstrukcije namenjen prihvatanju posebno formiranih kaseta fiksiranih skrivenim nosačima i vidnim prihvatajućim elementima veze u obliku osovina u predelu fuga, bolcnama, po čemu je sistem i dobio naziv (bolcna-bolt). Suvim postupkom ugradnje, gotove kasete se preko posebno bočno ukrojenih falceva kače na horizontalno postavljene bolcne.
- fiks ankeri – za pričvršćivanje kotvi na objekat
- plastične podloške – u slučaju potrebe za termoprekidom
- kotve – podesivi noseći elementi
- noseći aluminijumski profili – vertikalni
- prihvatajući element – bolcna dužine 60mm
- ugaona ojačanja kaseta – L profil dužine 22mm
- fasadna obloga

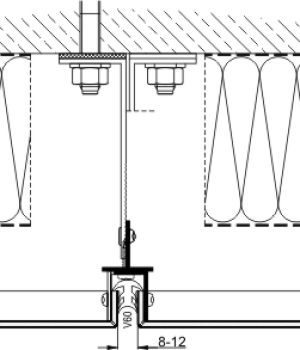

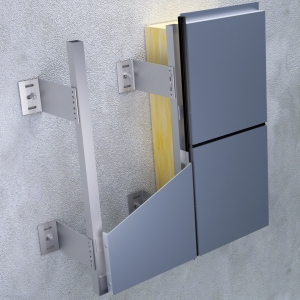

GASKET sistem
GASKET sistem
Sistem aluminijumske podkonstrukcije koji je namenjen prihvatanju posebno formiranih ,,kaseta“, vrlo pogodan za oblaganje ne samo zidnih površina, već i stubova, plafona, niša i drugih komplikovanijih zona na objektu. Prepoznatljiv po naglašenim fugama na fasadi, najčešće u kontrasnim bojama. Takav vizuelni efekat se postiže ubacivanjem i fiksiranjem EPDM guma u fuge, a celokupni utisak je da je fasada zaptivena (gasket-zaptivka). Izuzetno praktičan način montaže, ne zahteva izuzetnu preciznost, a postupak ugradnje je suvi.
- fiks ankeri – za pričvršćivanje kotvi na objekat
- plastične podloške – u slučaju potrebe za termoprekidom
- kotve – podesivi noseći elementi
- noseći aluminijumski profili – vertikalni ili horizontalni
- profil za fiksiranje kaseta – skraćeni L profil
- prateći materijal za popunjavanje fuga – EPDM gume i opciono strukturalni silikon
- fasadna obloga

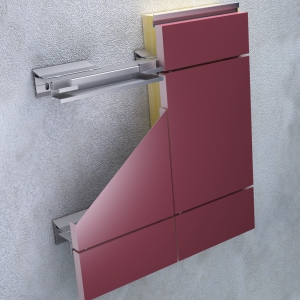

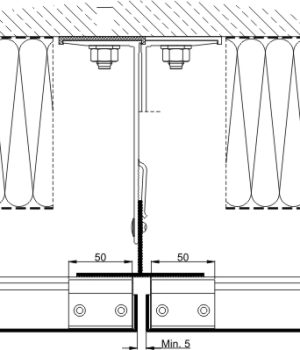

FIT sistem
FIT sistem
Sistem aluminijumske podkonstrukcije koji je namenjen prihvatanju posebno formiranih i pripremljenih kaseta. Njihova montaža je izuzetno laka, zbog lako uklopljivog sklopa, koji čine dva posebno projektovana aluminijumska profila, koji idealno naležu jedan na drugi (fit-sklop). Prepoznatljiv je po elegantnim fugama na fasadi, širine svega 9mm, a ukoliko se plastificira prihvatni profil, fuga može biti i u boji. Deo pripreme se vrši u samoj radionici, a postupak ugradnje je suvi.
- fiks ankeri – za pričvršćivanje kotvi na objekat
- plastične podloške – u slučaju potrebe za termoprekidom
- kotve – podesivi noseći elementi
- noseći aluminijumski profili – vertikalni ili horizontalni
- profil za prihvatanje kaseta
- spojna guma – tampon guma između prihvatnog i naležućeg profila
- fasadna obloga
