Tehnomarket VENT serija
Sistemi aluminijumske podkonstrukcije pod nazivom VENT dizajnirani su u Tehnomarketu sa osnovnom primenom u izradi ventilisanih fasada nove generacije. Ponuđene opcije podkonstrukcije nastale su kao rezultat tehničkih inovacija, uz uvažavanje novih trendova u arhitekturi. Dobra provetrenost koju ovi sistemi obezbeđuju, laka i jednostavna ugradnja i primena modernih završnih materijala na fasadi, doprinose ekonomičnosti i ekološkoj opravdanosti objekata na kojima se ugrađuju.
Ova grupa obuhvata sisteme aluminijumske podkonstrukcije sa oblogom koju čine ravno isečene ploče, koje se za podkonstrukciju vezuju vidnim ili skrivenim mehaničkim vezama i vezama hemijskih sredstava, odnosno lepljenja. Ova grupa pokriva širok spektar fasadanih materijala, a sistemi su RIVET, TACK, HIDE, STONE, CONTINUAL i ROCK.
Prednosti
- Ventilacija i hlađenje tokom toplih meseci
- Optimalna toplotna izolacija tokom hladnih perioda
- Izuzetna energetska efikasnost
- Visok stepen prefabrikacije i jednostavna montaža
- Veliki izbor fasadnih obloga, struktura, boja i tekstura
- Izuzetno otporni konstruktivni materijali
- Idealno rešenje za nove, velike komercijalne i stambene projekte
- Pogodne za renoviranje i adaptaciju postojećih starih zgrada jednostavno prilagođavanje različitim planovima i oblicima fasad
- Lako kombinovanje različitih materijala na istoj fasadi
Opšti tehnički detalji
| • Udaljenje od zida od 64mm do 315mm |
| • Maksimalna debljina izolacije 200mm |
| • Debljina obloge od 4mm do 60mm u zavisnosti od sistema |
| • Širina fuge od 5mm do 55mm u zavisnosti od sistema |
| • Kompatibilnost sa praktično svim tradicionalnim i modernim tipovima fasadnih obloga |
| • Svi profili i ankeri su ekstrudirani iz legure aluminijuma almgsi0,5 (aa6060 i aa6063) |

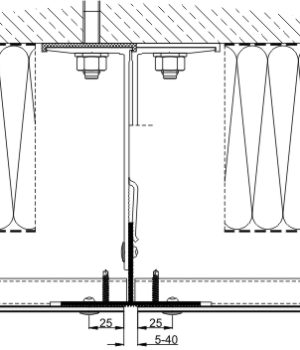

RIVET sistem
RIVET sistem
Sistem aluminijumske podkonstrukcije koji je namenjen prihvatanju ravnih ploča fiksiranih vezama vidnim sa lica fasade, najčešće u vidu pop-zakivaka ili vijaka. Ova spojna sredstva mogu biti vizuelno naglašena ukrasnim kapama ili plastificirana u boji panela ukoliko se želi postiæi njihova manja vidljivost na fasadi.
- fiks ankeri – za pričvršćivanje kotvi na objekat
- plastične podloške – u slučaju
- potrebe za termo prekidom
- kotve – podesivi noseći elementi
- noseći aluminijumski profili – vertikalni ili horizontalni
- fasadna obloga

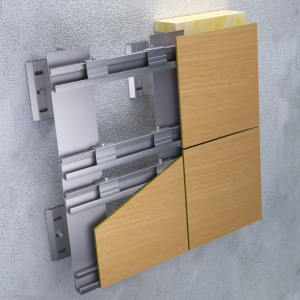

HIDE sistem
HIDE sistem
Sistem aluminijumske podkonstrukcije koji je namenjen prihvatanju ravnih ploča fiksiranih mehaničkom vezom nevidljivom sa lica fasade. Za montažu se koriste posebna spojna sredstva – ankeri koji su namenski konstruisani u ove svrhe od strane proizvođača Kiel i Fischer. U današnjoj arhitekturi se smatra veoma atraktivnim načinom ,,kačenja“ ventilirajuće fasade. Poželjna je i kod izvođača zbog suvog postupka ugradnje i dobar deo posla je moguće odraditi u samoj radionici. Jedini uslov ovog sistema je da ploče moraju biti minimalne debljine 6mm.
- fiks ankeri – za pričvršćivanje kotvi na objekat
- plastične podloške – u slučaju potrebe za termoprekidom
- kotve – podesivi noseći elementi
- noseći aluminijumski profili – vertikalni
- prihvatajući aluminijumski profil – horizontala/šina
- profilisani nosač
- fasadna obloga

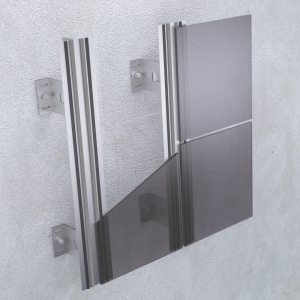

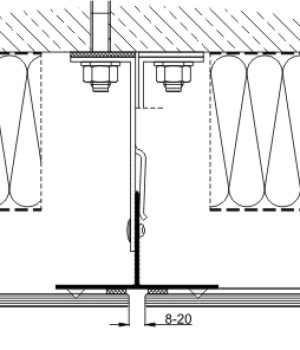

TACK sistem
TACK sistem
Sistem aluminijumske podkonstrukcije namenjen prihvatanju ravnih ploča fiksiranih vezom nevidljivom sa lica fasade tehnikom lepljenja ploča za noseći sklop. Ovaj mokri postupak montaže zbog svoje specifičnosti zahteva pripremne radnje kako u radionici tako i na gradilištu. Pruža fleksibilnost u izboru obloge, njenom dizajnu i estetskom oblikovanju sa mogućnošću kombinovanja nepravilnih oblika i forme na fasadi.
- fiks ankeri – za pričvršćivanje kotvi na objekat
- plastične podloške – u slučaju potrebe za termoprekidom
- kotve – podesivi noseći elementi
- noseći aluminijumski profili – vertikalni ili horizontalni
- fasadna obloga

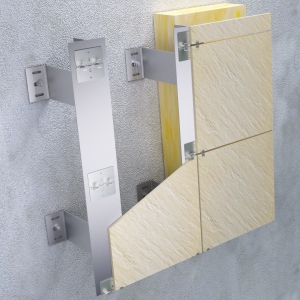

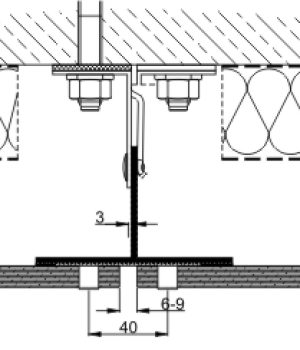

STONE sistem
STONE sistem
Sistem aluminijumske podkonstrukcije koji je namenjen prihvatanju ravnih ploča najčešće granitne keramike, fiksiranih sa lica fasade vidljivim ili nevidljivim nosačima – žabicama, koje se u zavisnosti od zahteva u projektu mogu plastificirati u traženoj boji po RAL ton karti. Suvi je postupak ugradnje, nije preterano zahtevan za montažu, izuzetno stabilan sa visokim koeficijentom nosivosti, što ovaj sistem čini prihvaćenim kao standard za teške fasadne obloge.
- fiks ankeri – za pričvršćivanje kotvi na objekat
- plastične podloške – u slučaju potrebe za termoprekidom
- kotve – podesivi noseći elementi
- noseći aluminijumski profili – vertikalni
- inox noseće pločice – žabice
- fasadna obloga
CONTINUAL sistem
CONTINUAL sistem
Sistem aluminijumske podkonstrukcije koji je namenjen prihvatanju ravnih ploča, prepoznatljiv po naglašenom rasteru na fasadi. To naglašavanje je omogućeno pokrivnim profilima, koji prema izboru projektanta na fasadi, mogu znatno isticati vertikale ili horizontale. Tako se dobija isti vizuelni efekat kao kod staklenih kontinualnih fasada po kojoj je ovaj sistem i nazvan (continual-neprekidan). Suvi je postupak ugradnje, a ne postoje ograničenja u izboru materijala fasadnih panela.
- fiks ankeri – za pričvršćivanje kotvi na objekat
- plastične podloške – u slučaju potrebe za termoprekidom
- kotve – podesivi noseći elementi
- noseći aluminijumski profili – vertikalni ili horizontalni potkapa
- EPDM zaptivka
- dekorativna kapa
- fasadna obloga

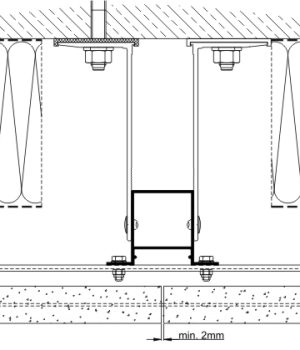

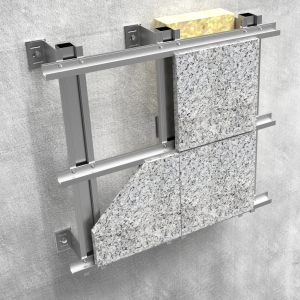

ROCK sistem
ROCK sistem
Sistem aluminijumske podkonstrukcije koji je namenjen prihvatanju ravnih ploča, najčešće od prirodnog kamena, sigurno fiksiranih horizontalnim profilima delimično vidljivim sa lica fasade u zoni horizontalnih fuga, koji se u zavisnosti od zahteva u projektu mogu plastificirati u traženoj boji po RAL ton karti. Postupak ugradnje je suv, uz jednostavnu montažu i kompletnu radionièku pripremu. Debljina fasadne obloge može biti od 10-40mm u zavisnosti od strukture materijala.
- fiks ankeri – za pričvršćivanje kotvi na objekat
- plastične podloške – u slučaju potrebe za termoprekidom
- kotve – podesivi noseći elementi
- primarni noseći aluminijumski profili – vertikalni
- sekundarni noseći aluminijumski profili – horizontalni
- fasadna obloga
