Tehnomarket LINEAL serija
Budućnost energetske efikasnosti
Lineal serije, osmišljene u Tehnomarketu, maksimalno koriste prednosti aluminijuma za prozore i vrata nove generacije sa posebnim zahtevima energetske efikasnosti. Aluminijum obezbeđuje stabilnu i elegantnu strukturu rama, dok termički prekid, u obliku proširenih poliamidnih traka i sunđerastih ispuna, dodatno poboljšava toplotnu izolaciju kod određenih sistema.
Lineal serija nudi dva tipa profila sa termo prekidom: jedan sa aluminijumskom osnovom i drugi koji kombinuje aluminijumsku konstrukciju sa unutrašnjom oblogom od punog, prirodnog drveta.
Prednosti
- Izuzetna toplotna izolacija do maksimalnih Uw= 0,79W/m2K
- Dvoslojni i troslojni paketi stakla širine do 68mm
- Kompatibilnost sa EURO 1 & EURO 16 standardima okova
- Opciona masivna drvena obloga sa unutrašnje strane
- Zvučna izolacija do maksimalnih 43dB
Opšti tehnički detalji
| • Uf od 2.87 W/m²K do 1.14 W/m²K |
| • Uw od 1.67 W/m²K do 0.79 W/m²K |
| • ugradna dubina sistema od 54 do 104mm |
| • širina poliamidnih traka od 16 do 39mm |
| • podržane debljine ispune od 5 do 68mm (u zavisnosti od sistema) |
| • visina profila 91-186 za aluminijum, 73-88mm za block i 106-132mm za aluminijum-drvo |
| • kompatibilnost sa EURO 1 i EURO 16mm standardima |
| • mogućnost izdavanja CE znaka za gotove proizvode |
| • sertifikovane performanse uz potvrdu IFT Rozenheim instituta |
| • opciona unutrašnja obloga od punog drveta |
Aluminijum
Lineal ST 54
Sistem LINEAL ST 54 je jedan od jedanaest iz serije LINEAL i predstavlja sistem aluminijumskih profila sa termičkim prekidom, specijalno projektovanih za izradu elemenata prozora i vrata sa ugradnom dubinom štoka od 54mm. Sistem je dizajniran tako da zadovoljava savremene zahteve na polju energetske efikasnosti, kao i ostale uslove nepohodne za bezbedan i udoban
radni i životni prostor. Prilikom projektovanja elemenata sistema posebna pažnja je posvećena odabiru materijala koji vrše funkciju termičkog prekida u sklopu profila. Na ovaj način su postignute maksimalne sistemske termoizolacione karakteristike. Uf≈2,868W/m²K, odnosno Uw≈1,67W/m²K.
- sistem LINEAL ST 54 omogućava ugradnju standardnog okova u EURO 1 žljeb i okova za PVC u EURO 16mm žljeb.
- podržane ispune i staklo paketi od 8 do 45mm sa EPDM zaptivkama koje poseduju integrisanu barijeru protiv produvavanja.
- zaptivanje u zoni spoja štoka i krila je trostruko, preko tri trajno elastične EPDM zaptivke otporne na UV zračenje.
- osnovna spoljašnja dimenzija štoka od 65mm.
LINEAL PLUS 62
Sistem LINEAL PLUS 62 je jedan od jedanaest iz serije LINEAL i predstavlja sistem
aluminijumskih profila sa termičkim prekidom, specijalno projektovanih za izradu elemenata
prozora i vrata sa ugradnom dubinom štoka od 62mm. Sistem je dizajniran tako da
zadovoljava savremene zahteve na polju energetske efikasnosti, kao i ostale uslove
nepohodne za bezbedan i udoban radni i životni prostor.Prilikom projektovanja elemenata
sistema posebna pažnja je posvećena odabiru materijala koji vrše funkciju termičkog prekida
u sklopu sistemskih profila. Na ovaj način su postignute maksimalne termoizolacione
karakteristike Uf≈2,50W/m²K, odnosno Uw≈1,30W/m²K.
- sistem LINEAL PLUS 62 omogućava ugradnju standardnog okova u EURO 1 žljeb i okova za PVC u EURO 16mm žljeb.
- podržane ispune i staklo paketi od 8 do 53mm sa EPDM zaptivkama koje poseduju integrisanu barijeru protiv produvavanja.
- zaptivanje u zoni spoja štoka i krila je trostruko, preko tri trajno elastične EPDM zaptivke otporne na UV zračenje.
- osnovna spoljašnja dimenzija štoka od 65mm.
LINEAL THERM 62
Sistem LINEAL THERM 62 je jedan od jedanaest iz serije LINEAL i predstavlja sistem
aluminijumskih profila sa termičkim prekidom, specijalno projektovanih za izradu elemenata prozora i vrata sa ugradnom dubinom štoka od 62mm. Sistem je dizajniran tako da
zadovoljava savremene zahteve na polju energetske efikasnosti, kao i ostale uslove nepohodne za bezbedan i udoban radni i životni prostor.Prilikom projektovanja elemenata sistema posebna pažnja je posvećena odabiru materijala koji vrše funkciju termičkog prekida u sklopu sistemskih profila i dodate su posebne sunđeraste ispune unutar komora profila. Na ovaj način su postignute maksimalne termoizolacione karakteristike Uf≈2,00W/m²K, odnosno Uw≈1,1/m²K.
- sistem LINEAL THERM 62 omogućava ugradnju standardnog okova u EURO 1 žljeb i okova za PVC u EURO 16mm žljeb.
- podržane ispune i staklo paketi od 8 do 53mm sa EPDM zaptivkama koje poseduju integrisanu barijeru protiv produvavanja.
- zaptivanje u zoni spoja štoka i krila je trostruko, preko tri trajno elastične EPDM zaptivke otporne na UV zračenje.
- osnovna spoljašnja dimenzija štoka od 65mm
LINEAL THERM 77
Sistem LINEAL THERM 77 je jedan od jedanaest iz serije LINEAL i predstavlja sistem
aluminijumskih profila sa termičkim prekidom, specijalno projektovanih za izradu elemenata prozora i vrata sa ugradnom dubinom štoka od 77mm. Sistem je dizajniran tako da
zadovoljava savremene zahteve na polju energetske efikasnosti, kao i ostale uslove nepohodne za bezbedan i udoban radni i životni prostor. Prilikom projektovanja elemenata sistema posebna pažnja je posvećena odabiru materijala koji vrše funkciju termičkog prekida u sklopu sistemskih profila i dodate su posebne sunđeraste ispune unutar komora profila. Na ovaj način su postignute maksimalne termoizolacione karakteristike Uf≈1,40W/m²K, odnosno Uw≈0,96W/m²K.
- sistem LINEAL THERM 77 omogućava ugradnju standardnog okova u EURO 1 žljeb i okova za PVC u EURO 16mm žljeb.
- podržane ispune i staklo paketi od 23 do 68mm sa EPDM zaptivkama koje poseduju integrisanu barijeru protiv produvavanja.
- zaptivanje u zoni spoja štoka i krila je trostruko, preko tri trajno elastične EPDM zaptivke otporne na UV zračenje.
- osnovna spoljašnja dimenzija štoka od 65mm
Block

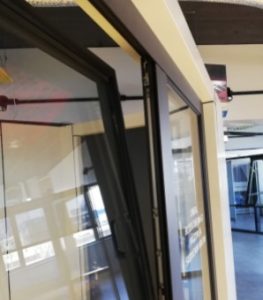

LINEAL BLOCK PLUS 62
Sistem LINEAL BLOCK PLUS 62 je jedan od jedanaest iz serije LINEAL i predstavlja sistem
aluminijumskih profila sa termičkim prekidom i skrivenim krilom, specijalno projektovanih za
izradu prozora sa ugradnom dubinom štoka od 62mm. Sistem je dizajniran tako da zadovoljava savremene zahteve na polju energetske efikasnosti, kao i ostale uslove nepohodne za bezbedan i udoban radni i životni prostor. Prilikom projektovanja elemenata sistema posebna pažnja je posvećena odabiru materijala koji vrše funkciju termičkog prekida u sklopu sistemskih profila. Na ovaj način postignute su maksimalne termoizolacione karakteristike Uf≈2,60W/m²K, odnosno Uw≈1,20/m²K.
- Sistem LINEAL BLOCK PLUS 62 omogućava ugradnju standardnog okova u EURO 1 žljeb i okova za PVC u EURO 16mm žljeb.
- Podržane ispune i staklo paketi od 5 do 50mm sa EPDM zaptivkama koje poseduju integrisanu barijeru protiv produvavanja.
- Zaptivanje u zoni spoja štoka i krila je trostruko, preko tri trajno elastične EPDM zaptivke otporne na UV zračenje.
- Osnovna spoljašnja dimenzija štoka od 65mm .

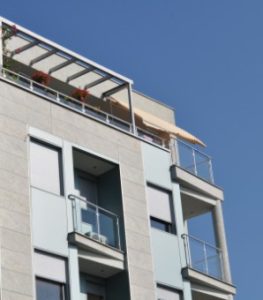

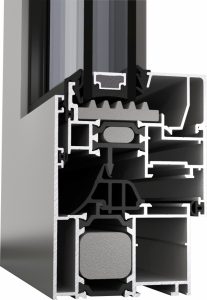

LINEAL BLOCK THERM 62
Sistem LINEAL BLOCK THERM 62 je jedan od jedanaest iz serije LINEAL i predstavlja sistem aluminijumskih profila sa termičkim prekidom i skrivenim krilom, specijalno projektovanih za izradu prozora sa ugradnom dubinom štoka od 62mm. Sistem je dizajniran tako da zadovoljava savremene zahteve na polju energetske efikasnosti, kao i ostale uslove nepohodne za bezbedan i udoban radni i životni prostor. Prilikom projektovanja elemenata sistema posebna pažnja je posvećena odabiru materijala koji vrše funkciju termičkog prekida u sklopu sistemskih profila i dodate su posebne sunđeraste ispune unutar komora profila. Na ovaj način postignute su maksimalne termoizolacione karakteristike Uf≈2,00W/m²K, odnosno Uw≈1,10/m²K.
- Sistem LINEAL BLOCK THERM 62 omogućava ugradnju standardnog okova u EURO 1 žljeb i okova za PVC u EURO 16mm žljeb.
- Podržane ispune i staklo paketi od 5 do 50mm sa EPDM zaptivkama koje poseduju integrisanu barijeru protiv produvavanja.
- Zaptivanje u zoni spoja štoka i krila je trostruko, preko tri trajno elastične EPDM zaptivke otporne na UV zračenje.
- Osnovna spoljašnja dimenzija štoka od 65mm.

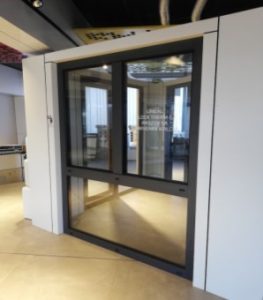

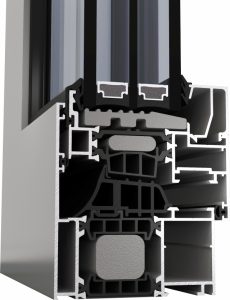

LINEAL BLOCK THERM 77
Sistem LINEAL BLOCK THERM 77 je jedan od jedanaest iz serije LINEAL i predstavlja sistem aluminijumskih profila sa termičkim prekidom i skrivenim krilom, specijalno projektovanih za izradu prozora sa ugradnom dubinom štoka od 77mm. Sistem je dizajniran tako da zadovoljava savremene zahteve na polju energetske efikasnosti, kao i ostale uslove nepohodne za bezbedan i udoban radni i životni prostor. Prilikom projektovanja elemenata sistema posebna pažnja je posvećena odabiru materijala koji vrše funkciju termičkog prekida u sklopu sistemskih profila i dodate su posebne sunđeraste ispune unutar komora profila. Na ovaj način postignute su maksimalne termoizolacione karakteristike Uf≈1,40W/m²K, odnosno Uw≈0,83W/m²K.
- Sistem LINEAL BLOCK THERM 77 omogućava ugradnju standardnog okova u EURO 1 žljeb i okova za PVC u EURO 16mm žljeb.
- Podržane ispune i staklo paketi od 20 do 65mm sa EPDM zaptivkama koje poseduju integrisanu barijeru protiv produvavanja.
- Zaptivanje u zoni spoja štoka i krila je trostruko, preko tri trajno elastične EPDM zaptivke otporne na UV zračenje.
- Osnovna spoljašnja dimenzija štoka od 65mm.
Aluminijum-drvo

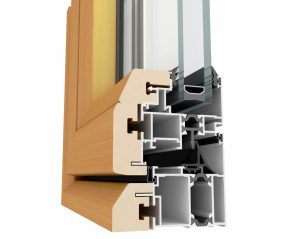

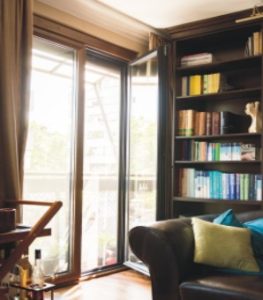

LINEAL W-ST 81
Sistem LINEAL W-ST 81 je jedan od jedanaest iz serije LINEAL i predstavlja sistem aluminijumskih profila sa termičkim prekidom i masivnom drvenom oblogom sa unutrašnje strane, specijalno projektovanih za izradu elemenata prozora i balkonskih vrata sa ugradnom dubinom štoka od 81mm. Sistem je dizajniran tako da zadovoljava savremene zahteve na polju energetske efikasnosti, kao i ostale uslove nepohodne za bezbedan i udoban radni i životni prostor.Prilikom projektovanja elemenata sistema posebna pažnja je posvećena odabiru materijala koji vrše funkciju termičkog prekida u sklopu profila. Na ovaj način su postignute maksimalne termoizolacione karakteristike Uf≈2,36W/m²K, odnosno Uw≈1,52W/m²K.
- Podržane ispune i staklo paketi od 16 do 37mm sa EPDM zaptivkama koje poseduju integrisanu barijeru protiv produvavanja.
- Zaptivanje u zoni spoja štoka i krila je trostruko, preko tri trajno elastične EPDM zaptivke otporne na UV zračenje.
- Drvena masivna obloga sa unutrašnje strane je od tvrdog drveta (hrast, bukva, mahagoni…) zaštićena različitim tipovima ekološke zaštite izuzetne postojanosti.
Drveni profili su postavljeni na aluminijumsku noseću konstrukciju poliamidnim patent spojnicama koje dozvoljavaju međusobnu dilataciju različitih materijala. Drvena obloga poboljšava termička i zvučna svojstva elementa. Dizajn drvene obloge je originalan i estetski jedinstven. - Sistem omogućava ugradnju namenskog Tehnomarket okova u EURO 1 žljeb ili Eugen-Notter okova bez vidljivih šarki.
- Osnovna spoljašnja dimenzija štoka od 65mm.

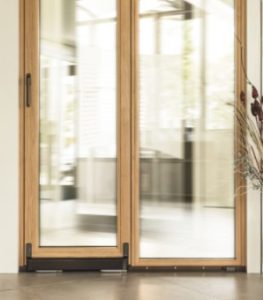

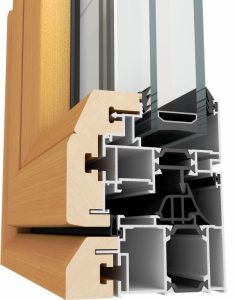

LINEAL W-PLUS 89
Sistem LINEAL W-PLUS 89 je jedan od jedanaest iz serije LINEAL i predstavlja sistem aluminijumskih profila sa termičkim prekidom i masivnom drvenom oblogom sa unutrašnje strane, specijalno projektovanih za izradu elemenata prozora i balkonskih vrata sa ugradnom dubinom štoka od 89mm.Sistem je dizajniran tako da zadovoljava savremene zahteve na polju energetske efikasnosti, kao i ostale uslove nepohodne za bezbedan i udoban radni i životni prostor. Prilikom projektovanja elemenata sistema posebna pažnja je posvećena odabiru materijala koji vrše funkciju termičkog prekida u sklopu profila. Na ovaj način su postignute maksimalne termoizolacione karakteristike Uf≈2,10W/m²K, odnosno Uw ≈1,13W/m²K.
- Podržane ispune i staklo paketi od 26 do 46mm sa EPDM zaptivkama koje poseduju integrisanu barijeru protiv produvavanja.
- Zaptivanje u zoni spoja štoka i krila je trostruko, preko tri trajno elastične EPDM zaptivke otporne na UV zračenje.
- Drvena masivna obloga sa unutrašnje strane je od tvrdog drveta (hrast, bukva, mahagoni…) zaštićena različitim tipovima akrilne zaštite izuzetne postojanosti. Drveni profili su postavljeni na aluminijumsku noseću konstrukciju poliamidnim patent spojnicama koje dozvoljavaju međusobnu dilataciju različitih materijala. Drvena obloga poboljšava termička i zvučna svojstva elementa. Dizajn drvene obloge je originalan i estetski jedinstven.
- Sistem omogućava ugradnju namenskog Tehnomarket okova u EURO 1 žljeb ili
Eugen-Notter okova bez vidljivih šarki. - Osnovna spoljašnja dimenzija štoka od 65mm.

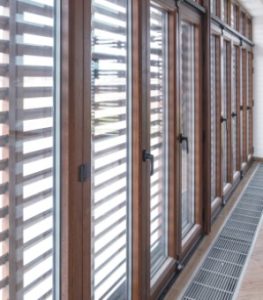

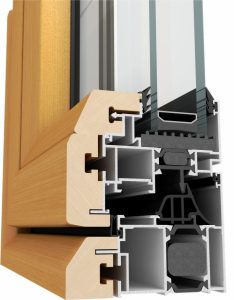

LINEAL W-THERM 89
Sistem LINEAL W-THERM 89 je jedan od jedanaest iz serije LINEAL i predstavlja sistem aluminijumskih profila sa termičkim prekidom i masivnom drvenom oblogom sa unutrašnje strane, specijalno projektovanih za izradu elemenata prozora i balkonskih vrata sa ugradnom dubinom štoka od 89mm. Sistem je dizajniran tako da zadovoljava savremene zahteve na polju energetske efikasnosti, kao i ostale uslove nepohodne za bezbedan i udoban radni i životni prostor. Prilikom projektovanja elemenata sistema posebna pažnja je posvećena odabiru materijala koji vrše funkciju termičkog prekida u sklopu profila. Na ovaj način postignute su maksimalne termoizolacione karakteristike Uf≈1,89W/m²K, odnosno Uw≈0,99W/m²K.
- Podržane ispune i staklo paketi od 24 do 45mm sa EPDM zaptivkama koje poseduju integrisanu barijeru protiv produvavanja.
- Zaptivanje u zoni spoja štoka i krila je trostruko, preko tri trajno elastične EPDM zaptivke otporne na UV zračenje.
- Drvena masivna obloga sa unutrašnje strane je od tvrdog drveta (hrast, bukva, mahagoni…) zaštićena različitim tipovima akrilne zaštite izuzetne postojanosti. Drveni profili su postavljeni na aluminijumsku noseću konstrukciju poliamidnim patent spojnicama koje dozvoljavaju međusobnu dilataciju različitih materijala. Drvena obloga poboljšava termička i zvučna svojstva elementa. Dizajn drvene obloge je originalan i estetski jedinstven.
- Izolaciona svojstva sistema potvrđena su kroz rezultate ispitivanja toplotnih performansi. Takođe, ispitivanja su urađena i za otpornost na udare vetra, propuštanje vazduha i vode, kao i za zvučnu izolaciju.
- Sistem omogućava ugradnju namenskog Tehnomarket okova u EURO 1 žljeb ili Eugen-Notter okova bez vidljivih šarki.
- Osnovna spoljašnja dimenzija štoka od 65mm.

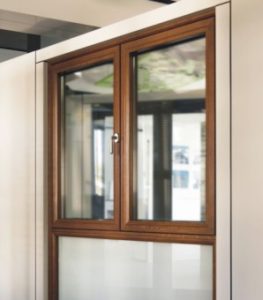

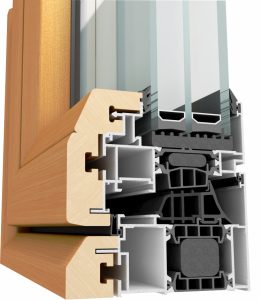

LINEAL W-THERM 104
Sistem LINEAL W-THERM 104 je jedan od jedanaest iz serije LINEAL i predstavlja sistem aluminijumskih profila sa termičkim prekidom i masivnom drvenom oblogom sa unutrašnje strane, specijalno projektovanih za izradu elemenata prozora i balkonskih vrata sa ugradnom dubinom štoka od 104mm. Sistem je dizajniran tako da zadovoljava savremene zahteve na polju energetske efikasnosti, kao i ostale uslove nepohodne za bezbedan i udoban radni i životni prostor.Prilikom projektovanja elemenata sistema posebna pažnja je posvećena odabiru materijala koji vrše funkciju termičkog prekida u sklopu profila. Na ovaj način postignute su maksimalne termoizolacione karakteristike Uf≈1,20W/m²K, odnosno Uw≈0,79W/m²K.
- Podržane ispune i staklo paketi od 41 do 61mm sa EPDM zaptivkama koje poseduju integrisanu barijeru protiv produvavanja.
- Zaptivanje u zoni spoja štoka i krila je trostruko, preko tri trajno elastične EPDM zaptivke otporne na UV zračenje.
- Drvena masivna obloga sa unutrašnje strane je od tvrdog drveta (hrast, bukva, mahagoni…) zaštićena različitim tipovima akrilne zaštite izuzetne postojanosti. Drveni profili su postavljeni na aluminijumsku noseću konstrukciju poliamidnim patent spojnicama koje dozvoljavaju međusobnu dilataciju različitih materijala. Drvena obloga poboljšava termička i zvučna svojstva elementa. Dizajn drvene obloge je originalan i estetski jedinstven.
- Izolaciona svojstva sistema potvrđena su kroz rezultate ispitivanja toplotnih performansi. Takođe, ispitivanja su urađena i za otpornost na udare vetra, propuštanje vazduha i vode, kao i za zvučnu izolaciju.
- Sistem omogućava ugradnju namenskog Tehnomarket okova u EURO 1 žljeb ili Eugen-Notter okova bez vidljivih šarki.
- Osnovna spoljašnja dimenzija štoka od 65mm.
